Зошто да изберете прецизна дистрибуција на енергија за центар за податоци?

Центарот за податоци може да има здрав UPS-от, добри PDU-и на решетка и без активни аларми - потоа открие силно оптоварено коло за разгранување за време на проширување, прекин на прекинувачот по промена на одржување или проблем со користење на енергија што никој не може да му го додели на кабинетот. Слабата точка често не е генерирање или резервна моќност. Тоа е слојот на дистрибуција помеѓу изворот и ИТ решетките.

Краткиот одговор: изберетеПрецизна дистрибуција на енергијакога треба да гледате, да вклучите аларм и да управувате со напојувањето на ниво на кабинет и на разгранување, наместо да ја третирате дистрибуцијата како пасивен електричен панел. Таа видливост им помага на операторите порано да ја пронајдат нерамнотежата на оптоварувањето, да го планираат расположливиот капацитет со подобри докази и да ги изолираат дефектите без да погодат кои кола низводно се засегнати.

Изберете прецизна дистрибуција кога кабинетот - не само решетката - мора да изложи ризик од оптоварување и употреба на енергија

Конвенционален дистрибутивен кабинет испорачува електрична енергија. Интелигентен кабинет за дистрибуција на електрична енергија исто така известува што се случува со него. Таа разлика е важна кога серверската соба има доволно кола, кабинети, станари или менување на работните оптоварувања што табеларната табела и повременото читање на броилото повеќе не ја кажуваат целата приказна.

Прецизните дистрибутивни кабинети го поставуваат мониторингот на местото каде што изворот е поделен на излезни кола. Струјата, напонот, моќноста, енергијата, состојбата на прекинувачот и условите за аларм може да се соберат во кабинетот и, каде што е конфигуриран, по гранка. Наместо да дознаете за преоптоварено коло откако ќе се отвори прекинувачот, вашиот тим може да постави работни прагови и да го испита растечкиот товар пред да стане прекин.

Придобивката не е само повеќе податоци. Тоа е употреблива одговорност. Енергетскиот мониторинг на ниво на кабинет може да помогне да се разликува наполнетиот кабинет од оној што изгледа натоварен само поради широкото читање на ниво на просторија. Информациите на ниво на гранка, исто така, ги прават дискусиите за капацитетот подисциплинирани: операциите можат да го прегледаат вистинското однесување на колото пред да одобрат нов држач, наместо да се потпираат на претпоставките на табличката со имиња.

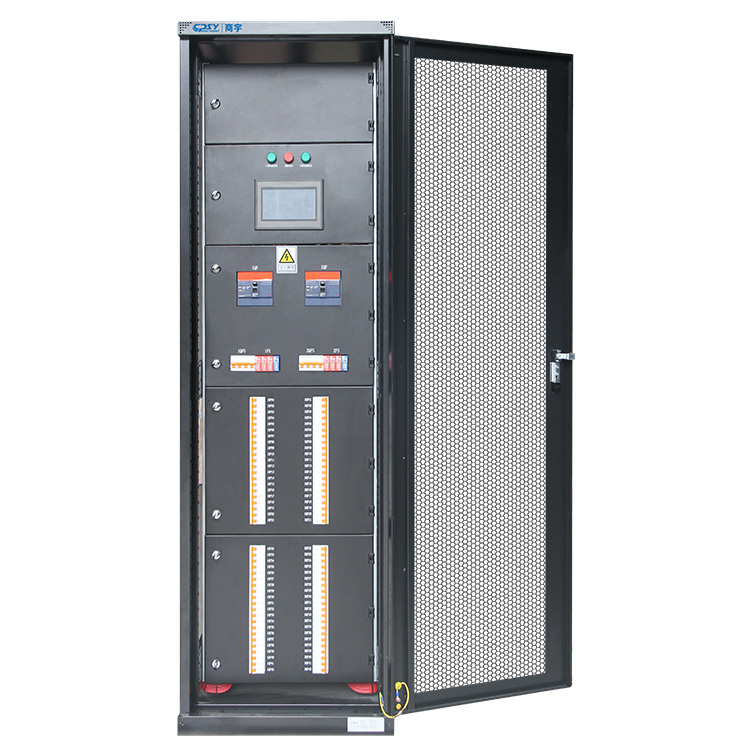

CPSY го позиционира своетопрецизни кабинети за дистрибуција на електрична енергијакако терминална дистрибутивна опрема за центри за податоци и компјутерски простории. Неговите наведени конфигурации вклучуваат конфигурабилни кола, мониторинг на гранки, аларми, 7-инчен екран на допир HMI и комуникација Modbus. Тие функции се корисни само ако се правилно нарачани и прегледани од некој. Екранот на допир не ја заменува сопственоста на алармот, основните мерења или процесот на контрола на промени.

Како интелигентното следење на гранките поддржува побрзи, подобро информирани операции за напојување

Набљудувањето на филијалата функционира бидејќи ја стеснува областа за пребарување. Мерачот на ниво на извор може да потврди дека излезот или кабинетот на UPS-от носи поголемо оптоварување од очекуваното. Не мора нужно да покаже кое појдовно коло се сменило, дали една фаза носи непропорционална струја или дали одредена гранка се приближува до својата работна граница. Податоците по гранка му даваат на операторот практично место за почеток.

Тоа е важно за време на три заеднички настани. Прво, барање за капацитет: тимот на објекти може да го прегледа планираниот кабинет и неговите достапни кола пред да одобри опрема. Второ, аларм за прекинувач: персоналот може да ја идентификува засегнатата гранка и нејзините доделени товари без да отвора електричен кабинет едноставно за да го истражи. Трето, преглед на ефикасноста: податоците за енергијата може да се споредат низ кабинети, зони или распределби на клиенти каде што мерниот план ги поддржува.

Далечинската комуникација е дел од оперативната вредност. Modbus може да носи избрани информации за кабинетот до систем за управување со зграда, платформа DCIM или систем за следење на локацијата, под услов интеграторот да мапира регистри, да ги именува точките постојано и да го тестира однесувањето на алармот. Кабинетот HMI е вреден за опремата, но не е доволен за објект за исклучување на светлата. Спротивно на тоа, централниот мониторинг не е причина да се испушти локалната индикација; техничарите кои работат пред кабинетот имаат потреба од јасен статус за време на одржувањето.

Постои граница. Електричниот мониторинг известува за електричните услови, а не за здравјето на апликацијата на серверот. Исто така, не може да компензира за неточни етикети на кола, недокументирани потези или лошо дизајнирана низводно топологија. Добрите податоци брзо стануваат погрешни ако распоредот што е создаден е погрешен.

Онаму каде што прецизната дистрибуција на енергија дава најголема оперативна вредност

Враќањето е најсилно онаму каде што моќта често се менува, застојот носи реална цена или тимот мора да ги брани одлуките за капацитет на повеќе од една заинтересирана страна. Финансиските, телекомуникациските, претпријатијата и владините компјутерски простории одговараат на таа шема, поради што тие се вообичаени апликации за оваа класа на опрема.

Растот на вештачката интелигенција и ИТ оптоварувањата со висока густина ја прават видливоста на ниво на гранка услов за планирање

Вештачката интелигенција и другите распоредувања со тешки пресметки може да го променат профилот на оптоварување на просторијата побрзо од традиционалните ИТ на претпријатијата. Новите решетки со висока густина може да пристигнат во кластери, а практичното ограничување често е одредена патека на дистрибуција, а не вкупната комунална услуга. Читањата на кабинетот и филијалите помагаат да се открие каде е веќе концентрирана моќноста и каде новата опрема би создала нерамномерно оптоварување.

Ова не е аргумент дека секоја соба има потреба од истата архитектура. На некои објекти ќе им требаат промени нагоре, повеќе кабинети или ревидиран распоред на решетката пред да може да се прифати дополнително оптоварување. Прецизното следење ја прави таа одлука видлива порано. Тоа не создава капацитет што никогаш не го обезбедил електричниот дизајн.

Собите за сервери поддржани од UPS имаат потреба од јасен слој на дистрибуција што може да се следи помеѓу изворот и решетката

UPS-от штити критична патека на изворот, но операторите сè уште треба да разберат како се дели тој заштитен излез. Кабинетот што може да се следи помеѓу UPS-от и слојот на решетката помага да се поврзе капацитетот на изворот со вистинската потрошувачка низводно. За време на планот за бајпас за одржување или преглед на прекини, тој однос е многу полесно да се документира кога кола, оптоварувања на кабинетот и аларми се видливи во еден слој на дистрибуција.

CPSY наведува опции за капацитет од 20–300 kVA за категоријата на неговиот прецизен дистрибутивен кабинет, заедно со повеќе опции за номинален напон и влезна струја. Тие опсези треба да ги третирате како почетна точка, а не како кратенка за избор. Потребниот систем за возводно, достапната струја на дефект, планот за оптоварување низводно и локалните барања за електрична енергија ја одредуваат соодветната конфигурација.

Прецизен кабинет за дистрибуција на енергија наспроти решетката PDU наспроти конвенционалните панели

Овие производи често се третираат како замена. Тие не се. Секој служи за различна точка во синџирот за напојување, а добро дизајниран центар за податоци може да ги користи сите три.

Што може да надгледува решетката PDU - и што не може да замени на ниво на кабинет

PDU на решетката се наоѓа блиску до ИТ опремата и може да обезбеди мерење и префрлување на багажникот, излезот или излезната група, во зависност од неговиот дизајн. Тоа е вредно за идентификување на потрошувачката на ниво на уред и за контрола на садовите. Не може да го замени приказот на ниво на кабинетот на условите за појдовен доводник и разгранување на колото низ повеќе лавици. Ниту, пак, ја обезбедува истата функција на дистрибуција, распоред на прекинувачот или физички интерфејс до изворот нагоре.

Ако прашањето е „Кој сервер користи енергија? rack PDU може да биде подобар инструмент. Ако прашањето е „Која гранка на кабинетот се приближува до својата граница и која група на решетката е низводно? порелевантниот слој е прецизен дистрибутивен кабинет.

Кога конвенционалната табла обезбедува дистрибуција, но не доволна видливост при работа

Конвенционалната табла може да биде разумен избор за стабилни простори со помала сложеност каде локалната електрична дистрибуција е главниот услов и следењето не е оперативно неопходно. Станува потешко да се брани во критична просторија кога на операторите им се потребни аларми за гранки, известување за енергија, далечински статус или контролиран интерфејс за управување со капацитетот.

Размена на трошоците е реална. Интелигентните кабинети додаваат мерачи, комуникациски хардвер, конфигурациска работа и барања за пуштање во работа. Купувањето на тие карактеристики за мала статична просторија што никогаш нема да се следи е непотребно. Купувањето основен панел за променливо критично опкружување може да биде поскапо подоцна, особено ако доградбата бара прекини или замена на кабинет.

Поврзете ја архитектурата на собирниците, излезните кола, интерфејсите за следење и условите за инсталација со проектот

Започнете со еднолиниски дијаграм, а не со брошура во кабинетот. Потврдете го распоредот на изворот, напонот, методот на заземјување, барањата за дефекти и планираната критичност на низводните оптоварувања. Во проектите во САД, дистрибуцијата на 208 V е вообичаена во многу ИТ средини, но мора да одговарате на вистинската архитектура на локацијата и влезовите на опремата наместо да избирате според пазарната навика.

Архитектурата на собирниците ја менува дискусијата за еластичност и одржување. CPSY нуди опции со една или двојна собирница во оваа категорија производи. Аранжманот со двојни собирници може да поддржува дизајн на кој му се потребни посебни патеки за снабдување, но тоа не е автоматски излишно. Вистинскиот вишок зависи од целиот систем: независни извори нагоре каде што е потребно, стратегија за пренос, низводно опрема со соодветни аранжмани со двојни кабли и дисциплинирана задача на колото.

Наведете ги појдовните кола од решетката и планот за оптоварување. Прашајте кои кола се потребни сега, кои позиции се резервирани, како се идентификуваат прекинувачите и каква грануларност за следење е потребна. Избегнувајте да ги пополнувате сите достапни начини на првиот ден само затоа што кабинетот има простор. Физичкиот резервен капацитет, резервниот електричен капацитет и надгледуваниот резервен капацитет не се иста работа.

Интеграцијата заслужува подеднакво внимание. Дефинирајте кои вредности мора да стигнат до платформата за следење, кој ги поседува праговите за аларм, што се случува при губење на комуникацијата и како етикетите ќе одговараат на имињата на точките DCIM или BMS. Прегледајте ги димензиите на куќиштето, празнините за пристап, насоката на влезот на кабелот, условите за топлина и пристапот до сервисот пред кабинетот да стигне до локацијата. Способниот кабинет сепак може да стане лоша инсталација ако задната завршна област е блокирана со ѕид или фиока за кабел.

За проекти на кои им е потребна конфигурабилна дистрибуција и мониторинг, прегледајте ги достапнитеОпции на кабинетот за дистрибуција на енергија во центарот за податоцисо електроинженерот и тимот за пуштање во работа — не само тимот за набавки.

Список за проверка на кабинетот за дистрибуција на центарот за податоци: прашања за електрична енергија, интеграција, комплет и усогласеност за проверка

• Електрични:Дали кабинетот одговара на напонот на локацијата, капацитетот на изворот, пристапот за заземјување, барањето за дефекти и планираното појдовно коло? Дали се документирани оценките на прекинувачите и задачите на кола?
• Архитектура:Дали е единечна или двојна собирница соодветна за вистинскиот еднолиниски дијаграм? Ако се тврди дека е отпорна, дали е прегледана целата патека од возводно до багажник наместо само кабинетот?
• Следење:Кои мерења на кабинетот и гранката се потребни? Дали алармите, записите за настани, локалниот пристап HMI и точките на Modbus се дефинирани пред пуштањето во работа?
• Интеграција:Дали BMS, DCIM или платформата за следење на локацијата ќе добијат корисни, именувани точки - не само генеричка комуникациска врска? Кој ги тестира алармите за губење на комуникација?
• Инсталација:Дали димензиите, тежината, оптоварувањето на подот, предниот и заден пристап, влезот на кабелот, условите на околината и празнините за одржување се потврдени во однос на распоредот на просторијата?
• Усогласеност:Кои списоци, сертификати и одобренија за локални кодови се потребни од страна на органот кој има надлежност и спецификацијата на проектот? Не претпоставувајте дека сертификатот наведен во опсегот на производителот важи за секој конфигуриран кабинет. Потврдете ги документите за точната единица.
• Поддршка и евиденција:Дали ќе добиете еднолиниски дијаграм, распоред на кола, запис за поставки, карта за комуникации и етикети како што се изградени? Тие документи одредуваат дали прецизната дистрибуција на енергија останува корисна по заминувањето на тимот за пуштање во работа.

A Кабинет за дистрибуција на електрична енергија под надзор на гранкиго заработува своето место кога тимот ќе ги искористи тие одговори за да го води објектот со помалку претпоставки.
