Прецизна дистрибуција на енергија

Како терминален производ за дистрибуција на енергија на центарот за податоци, прецизниот кабинет за дистрибуција на енергија е единицата за напојување најблиску до ИТ опремата. Неговото безбедно и сигурно работење е од клучно значење за нормалното функционирање на ИТ опремата. Во моментов, новата генерација на центри за податоци има сè поголеми барања за доверливост и управливост на системот за напојување. ИТ корисниците имаат потреба од посигурна и флексибилна дистрибуција на енергија, порафинирано управување и попрецизна потрошувачка на трошоци за системот за напојување на информатичката опрема. Прецизната табла за дистрибуција на енергија не само што ја комплетира функцијата за дистрибуција на енергија на традиционалните табла за дистрибуција на електрична енергија, туку има и многу моќни функции за следење и управување, што му овозможува на менаџерот на центарот за податоци да го разбере статусот на вчитување на оптоварувањето на кабинетот и колата на дистрибутивната гранка на кој било начин. време. статус, различни параметри и потрошувачка на енергија на различни флоти итн.

CPSY® прецизен параметар за дистрибуција на енергија (спецификација)

Карактеристики и апликација за дистрибуција на енергија на прецизна енергија CPSY®

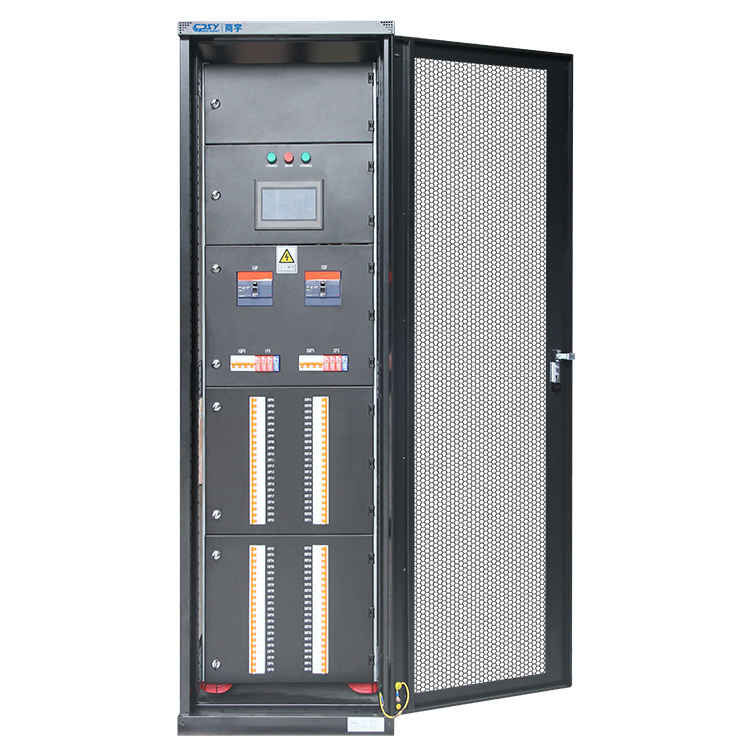

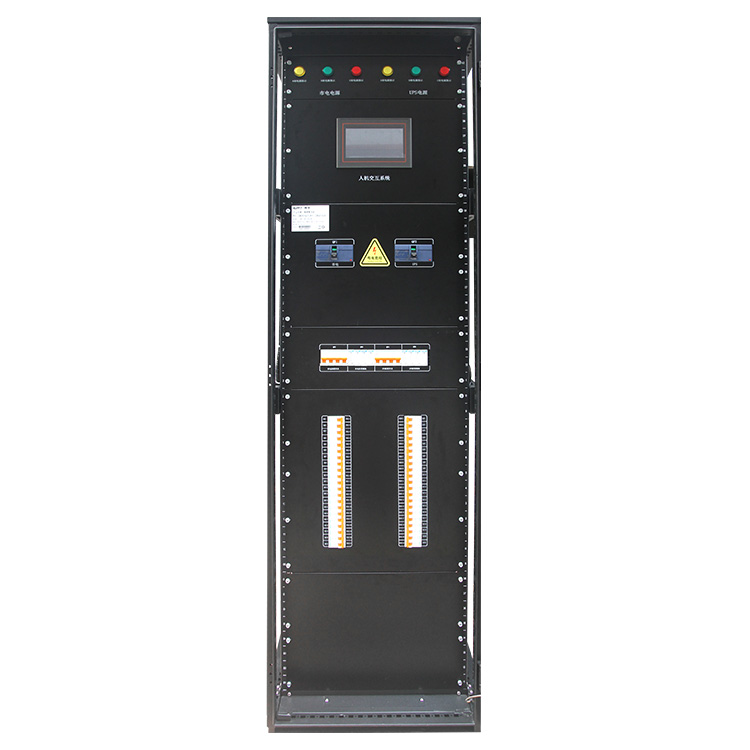

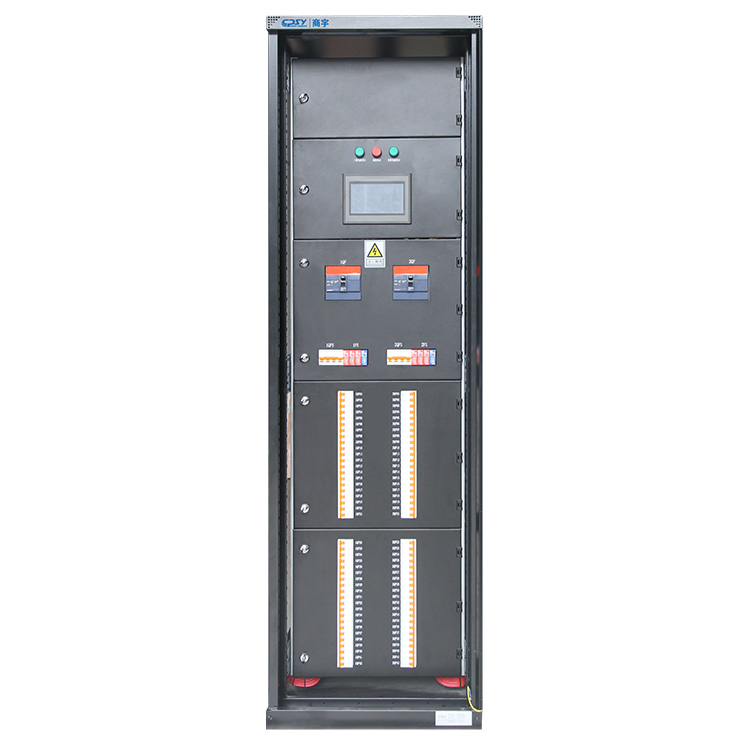

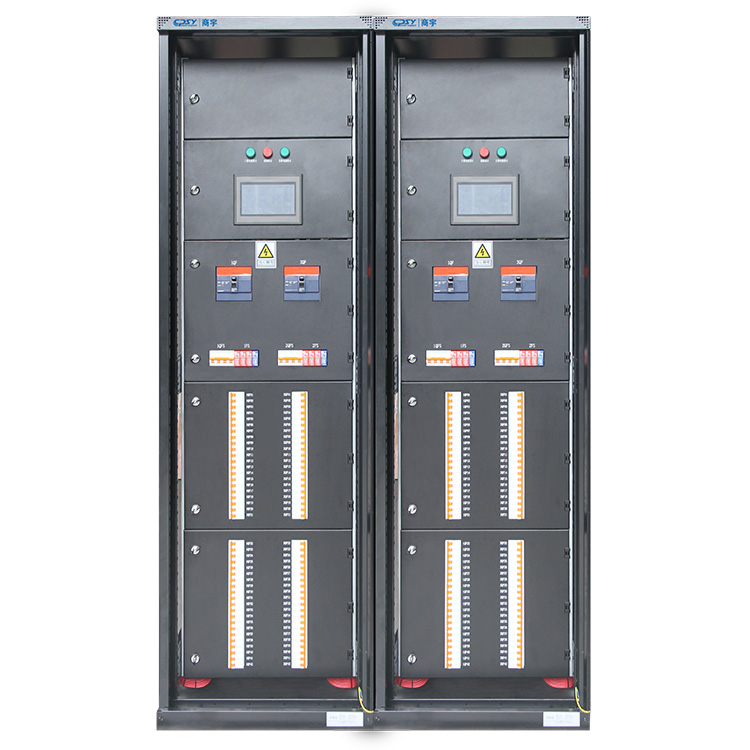

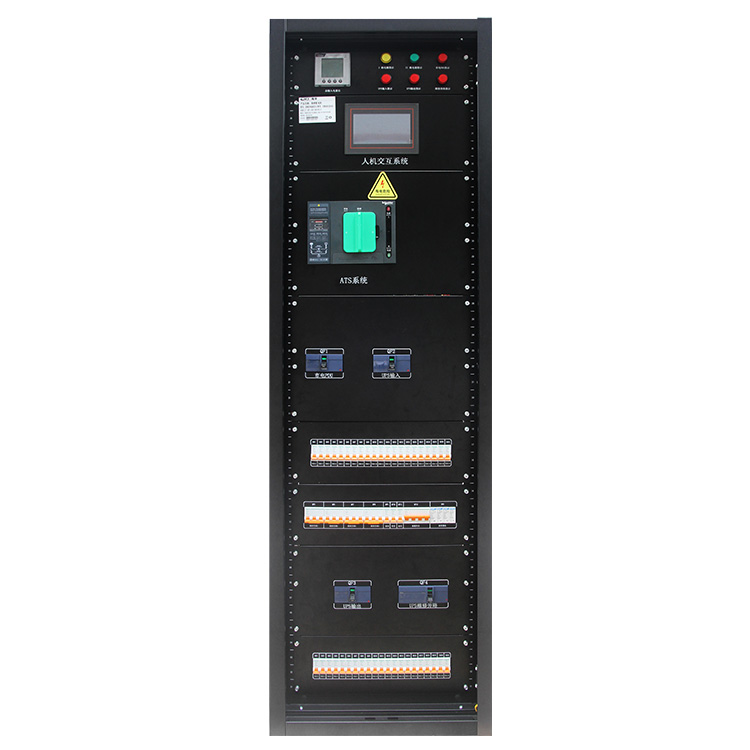

Прецизниот кабинет за дистрибуција на енергија Shangyu CPSY® усвојува стандарден 19-инчен мрежен кабинет 42U и дизајн на модуларна структура и е опремен со мноштво опционални додатоци. Може да прилагоди персонализирани производи за дистрибуција на електрична енергија со висока доверливост за клиентите според реалните потреби на компјутерската соба. Како член на производите за решенија за квалитет на енергија, кабинетите за прецизна дистрибуција на енергија комбинираат нисконапонска дистрибуција на енергија, интелигентно следење и функции за управување со енергија. Кога се користат со висококвалитетни напојувања на UPS-от, тие можат да обезбедат сеопфатна заштита на напојувањето за критичните оптоварувања на корисниците. Кабинетот за прецизна дистрибуција на енергија е опремен со LCD екран на допир во боја со голем екран, кој може да ги провери напонот, струјата, фреквенцијата, активната моќност, реактивна моќност, KWH, хармониците и другиот статус на квалитетот на енергијата на секое главно коло и коло на разгранување на кое било. време и може да ги сними промените на кривата на оптоварување во реално време. , како и способноста за вишок на системот во случај на делумен дефект, што овозможува локализирано интелигентно следење. Исто така, обезбедува RS232, RS485 и мрежни интерфејси за да се реализираат далечински онлајн мониторинг и способности за управување во реално време. Кога ќе се појави некаква абнормалност во системот, како што се преоптоварување, загуба на фаза, висок или низок напон итн., звучниот и светлосниот аларм на локацијата веднаш ќе го потсети корисникот. Во исто време, системот за следење на компјутерската соба ќе го извести корисникот преку СМС или телефонски повик за да може да се преземат навремени мерки. Избегнувајте потенцијални ризици и постигнете предупредување за ризик во реално време. Панелот може да зачува 3.000 историски записи и информации за дефекти за да им олесни на корисниците да ги анализираат причините за дефектите. Прецизниот кабинет за дистрибуција на електрична енергија, исто така, обезбедува мноштво опционални додатоци, вклучително и следење на статусот на шантот, прекинувачи со топлинска размена, трансформатори за изолација, функции EPO/REPO, системи за заштита од пренапони TVSS итн. Главно се користи за важни клиенти, како што се просториите за компјутери со податоци во финансиите, телекомуникациите, владата, аеродромите, болниците и ИТ претпријатијата, средните и големите центри за податоци на IDC или индустриските претпријатија за да обезбедат дистрибуција на енергија, заштита на дистрибутивните кола, мерење за важна опрема како што се мрежни сервери. Управува со услуги како заземјување на компјутерот и се користи во области со високи барања за доверливост на напојувањето и непрекинато напојување.

Карактеристики:

1. Прифатете 19-инчен кабинет за мрежен сервер со стандардна големина од 42U во компјутерската соба, со флексибилен дизајн и лесна инсталација.

2. Донесете двослоен дизајн за заштита на панелот на вратата, со различни структури на изглед, како што се: мрежеста врата, стаклена врата, челична врата, за да се обезбеди безбедност на операторите;

3. Прифатете го модуларниот дизајн за да заштедите простор за инсталација и да го комплетирате системот за прилагодливи фазни магистрали што може да се заменат со топлина

4. Прекинувачот од обликувана кутија прифаќа фиксна инсталација, микро-прекинувачот ја усвојува инсталацијата на картичката за водечка шина, а фазно прилагодливиот микро прекинувач S400 значително го подобрува безбедното работење и го олеснува одржувањето.

5. Опремен со интерфејс за интеракција HMI човек-компјутер, интелигентен, сигурен и целосен систем за следење, кој може да чита моќ, квалитет и следење на статусот на колото, аларм и други податоци во реално време;

6. Панелот може да сними и зачува 900-3000 историски информации за аларм, што ја олеснува анализата на дефекти и во голема мера заштедува работна сила и материјални ресурси.

7. Богатите модули за следење обезбедуваат посеопфатни функции за следење и дизајн на вредност на доменот на повеќе нивоа за да се идентификуваат потенцијалните ризици однапред.

8. Богата галантерија, вклучително и прекинувачи кои можат да се заменат топло, вградени трансформатори за изолација од сув тип, модули за заштита од гром и модули за далечинско исклучување EPO/REPO.

9. Структурата е нова. Сите делови се обработуваат со увезена CNC опрема. Секој процес е строго проверен за да се обезбеди точноста на обработката на секој дел.

10. Сигурен квалитет, изработен од висококвалитетни ладни челични плочи, алуминиумско-цинк-обложени плочи увезени од Јужна Кореја и галванизирани плочи без прскање. Надворешната површина е електростатски испрскана и достигна меѓународно напредно ниво.

11. Висока густина, висока интеграција, користејќи високопрецизни и високо интегрирани модули, што го зголемува волуменот на кабинетот, поддржува 168 кола и го намалува просторот на подот.

12. Висока доверливост, со користење на висококвалитетни решенија за основни компоненти, кои можат безбедно да издржат најмалку 1,73 пати поголема од струјата на целосно оптоварување, обезбедувајќи безбедност, доверливост и гаранција за квалитет.

13. Кабинет со високи перформанси, висока цврстина, столбовите на кабинетот се направени од Ω свиткани профили, а внатрешноста е направена од ISV пластични панели, кои се безбедни и отпорни на пламен.

14. Усвојува стандарден протокол за комуникација Modbus, поддржува RS232, RS485 и други мрежни интерфејси и поддржува далечинско следење во реално време;

15. Три главни функции за управување: управување со безбедноста, управување со оперативните трошоци, управување со следење на дистрибуцијата на електрична енергија, интелигентно управување и едноставно ракување.

16. Сеопфатните аларми и напредните повеќеслојни поставки за аларм спречуваат потенцијални прекини на напојувањето за да се обезбедат мерки за рано реагирање, да се намалат локални несреќи поради прекин на електричната енергија предизвикани од погрешно работење на корисникот и да се постигне прецизна дистрибуција на енергија.

17. Користете напредни или сеопфатни системи за следење и следење на потрошувачката на енергија и истекувањето во кола. Заштитените излезни кабли за секое оптоварување ги намалуваат EMI и RFI.

Апликации:

Главно се користи за важни клиенти како центри за податоци IDC или индустриски претпријатија како што се телекомуникациите, финансиите, владата и ИТ, за да се обезбеди дистрибуција на енергија, заштита на дистрибутивните кола, мерење, управување и заземјување на компјутерот и други услуги за важна опрема како што се мрежни сервери. Полиња со високи барања за напојување и непрекинато напојување.

Функција:

Совршени функции за следење/мониторинг

1. Мониторинг во реално време на вкупниот влез на кабинетот за дистрибуција на електрична енергија и напонот, струјата, фреквенцијата, моќноста, електричната енергија и другите параметри на секоја гранка за да се постигне локализиран интелигентен мониторинг;

2. Откријте го статусот на префрлување на секој прекинувач, прикажувајте и управувајте со хармонична содржина, управување со енергија, историски трендови, криви на оптоварување итн.

3. Приказ на податоци во реално време, аларм во реално време, крива на трендови, дијагноза на комуникациска мрежа, снимање на базата на податоци, безбедносно управување, статистичка анализа и извештаи, објавување облак на податоци итн.

4. Богатите модули за следење обезбедуваат посеопфатни функции за следење и дизајн на вредност на доменот на повеќе нивоа за да се идентификуваат потенцијалните ризици однапред.

Напредна функција за аларм/аларм

1. Има звучни и визуелни аларми и интерфејси за далечинско следење, а напредниот повеќеслоен аларм однапред го поставува секој аларм за капацитет на оптоварување, аларм за преоптоварување и аларм за пренапон за да се спречат потенцијални прекини во напојувањето.

2. Поддржува звучни и визуелни аларми за пренапон на главното коло и на колото на разгранување, недоволно напон, преоптоварување, пречекорување на фреквенцијата, абнормален напон од нулта основа, прекинувач и други дефекти.

3. Има функција за предупредување за ризик во реално време, која може да ги извести системските абнормалности во реално време и да ги избегне потенцијалните ризици;

4. Панелот може да сними и зачува 900-3000 историски информации за аларм, што ја олеснува анализата на дефекти и во голема мера заштедува работна сила и материјални ресурси.

Сигурна заштитна функција

1. Може да се користи со единицата за собирање истекување за да се реализираат функциите за следење на истекување преку Интернет и заштита од истекување и следење на безбедноста во реално време.

2. Против наплив, против гром (опционално); заштита од прекумерна струја, заштита од итно исклучување, заштита од исклучување од прегревање.

3. Конфигурирајте сигурен систем за заземјување и коло за заштита од пренапон за да се обезбеди сигурност на напојувањето; поддршка за прилагодување на различни решенија за напојување и реализирање на вишок системи;

Други функции

1. Опремен со 7-инчен интерфејс за размена на информации човек-машина и голем LCD екран во боја, кој обезбедува погодност за операторите, го олеснува барањето и следењето во реално време и може однапред да открие дефекти и оперативни опасности.

2. Опремен со интелигентна функција за следење, компатибилен со различни системи за следење на компјутерската соба, што го прави работењето и управувањето со енергијата поефикасно

3. Флексибилна приспособливост, бројот на прекинувачки канали може да се замени и прошири во секое време без прекин на напојувањето. Прилагодливи фазни прекинувачи со можност за жешка размена и прилагодување на фазата преку Интернет може да бидат опционални. .

4. Високо модуларен дизајн, прекинувачите на влезната и излезната линија инсталирани во секоја функционална единица се распоредени по ред и во слоеви, што обезбедува голема удобност за брза и лесна инсталација и одржување на дефекти.

5. Добрите перформанси и високо интегрираните производи обезбедуваат постабилно и побезбедно работење на опремата.

Детали за прецизна дистрибуција на енергија CPSY®

Прецизен кабинет за дистрибуција на електрична енергија Shangyu CPSY® е погоден за важни корисници на енергија како што се електрани, трафостаници, индустриски и рударски претпријатија, телекомуникациски, банки, финансии, владини и IDC центри за податоци или претпријатија како AC 50Hz, максимален работен напон до 660V, максимална работа струја до 5000А во системот за дистрибуција на електрична енергија. Се користи за конверзија на моќност и контрола на дистрибуција на дистрибуција на енергија во машинската просторија, контрола на моторот и осветлување и друга опрема за дистрибуција на енергија. Усвојува двоканална дистрибуција на енергија и може да се користи за префрлување помеѓу мрежната моќност и електричната енергија или мрежната моќност и резервната напојување во системот на електричната мрежа. Направете го напојувањето на изворот на енергија постојано и користете електрична опрема за да ја осигурате сигурноста на неговото напојување.

Прецизниот кабинет за дистрибуција на енергија може да се користи со единицата за собирање истекувања за да се реализира функцијата за следење на истекување преку Интернет. Во исто време, може да се користи со додатокот за сензор за температура за следење на температурата во кабинетот на главата на столбот во реално време, што ја подобрува безбедноста на системот за напојување во компјутерската соба. Има висок капацитет на кршење и добра динамичка и термичка стабилност. Структурата е напредна и разумна, електричната шема е практична, сериска и разновидна, различни шеми може да се комбинираат произволно, еден кабинет може да прими многу кола, заштедува простор на подот, прекрасен изглед, високо ниво на заштита, безбеден и сигурен, со предностите за лесно одржување, тој е задолжителен производ за системските интегратори во индустријата на UPS-от. Овој производ е во согласност со стандардите на IEC439 и GB/T251 „Нисконапонски комплетни комплети за разводни уреди што може да се повлечат“. Тоа е незаменлив производ во компјутерската соба. Тесно соработува со UPS-от, големината може да се прилагоди и може да се направи и во тип на дистрибутивна кутија. Специфичниот план за дистрибуција на електрична енергија зависи од проектот.

Кога се споредуваме со врсниците, CPSY® Precision Distribution Power има предности како подолу:

lСигурност:

1. Сите компоненти се стандардизирани, обработени со употреба на увезена CNC опрема и тестирани од производителот.

2. Изработен е од висококвалитетни ладни челични плочи, алуминиумско-цинк-обложени плочи увезени од Јужна Кореја и галванизирани плочи без прскање со цинк. Надворешната површина е електростатски испрскана и достигна меѓународно напредно ниво.

3. Матичната плоча на компјутерот со висока доверливост сеопфатно ги следи различните работни параметри на системот и сеопфатно ги прикажува преку HMI, намалувајќи го просторот окупиран од кабинетот за дистрибуција на електрична енергија и зголемувајќи го односот на волуменот на кабинетот за дистрибуција на електрична енергија.

lБезбедност:

1. Дизајнот за заштита на двослојната плоча на вратата спречува електричен удар и обезбедува безбедност на операторот.

2. Поставете повеќеслојни аларми за преоптоварување на јамката, пренапон, недоволно напон, трифазен дисбаланс, преголема температура на изолациониот трансформатор, дефект на заштита од гром и други параметри.

lЕдноставност:

1. Поради употребата на префабрикувани компоненти и стандардизираниот дизајн на 19-инчен 42U IT/серверски кабинет, инсталацијата е едноставна и брза и е подобро компатибилна со распоредот на компјутерската соба.

2. Опремен со голем интерфејс за интеракција човек-компјутер за да се олесни барањето податоци и поставувањето, може да следи различни напон, струја, фреквенција, моќност и други параметри во реално време за да се постигне локализиран интелигентен мониторинг.

3. Системот на прилагодлива фазна магистрала што може да се заменува со топлина може да се замени и прошири на интернет за да се обезбеди непречено функционирање на системот.

●Богатство:

1. Богата галантерија, вклучително и опционални прекинувачи со топлинска размена, вградени трансформатори за изолација од сув тип, модули за заштита од гром и модули за далечинско исклучување EPO/REPO.

2. Повеќе комуникациски методи, флексибилно усогласени со задниот систем, користејќи стандарден протокол за комуникација Modbus, поддржувајќи RS232, RS485 и други мрежни интерфејси

3. Поддржува прилагодување на повеќе решенија за напојување и може да имплементира непотребни системи

lЛесно за управување:

1. Со комплетен систем за следење, менаџерот на компјутерската соба може да го контролира работниот статус на опремата во реално време, што го олеснува управувањето;

2. Прифатете високо-прецизен и високо-интегративен модуларен дизајн за да заштедите простор за инсталација и да го комплетирате системот за прилагодливи фазни магистрали што може да се заменат со топлина.

3. Покрај следењето и управувањето со дистрибуцијата на електрична енергија, тој има и функции за управување со оперативните трошоци и управување со безбедноста. Интелигентен е, лесен за управување и едноставен за ракување, што ја подобрува доверливоста на системот за дистрибуција на електрична енергија и ги намалува ризиците.

Услови за употреба

1. Температурата на амбиенталниот воздух не треба да биде повисока од +40℃ и не пониска од -5℃. Просечната температура во рок од 24 часа не смее да биде повисока од +35℃.

2. За внатрешна инсталација и употреба, надморската височина на локацијата за користење не смее да надмине 2000M.

3. Релативната влажност на околниот воздух не смее да надмине 50% кога максималната температура е +40°C, а поголема релативна влажност е дозволена при пониски температури. (На пример, 90% на +20°C) Треба да се земе предвид ефектот на кондензација што може повремено да се појави поради температурни промени.

4. При инсталирање на опремата, наклонот со вертикалната рамнина не треба да надминува 5%. Опремата треба да се инсталира на место без силни вибрации и удари и на место каде што електричните компоненти не се кородирани.

5. Кога корисниците имаат посебни барања, тие можат да преговараат со производителот.

Материјалните материјали главно вклучуваат:

80% од дистрибутивните кутии на пазарот се направени од овој материјал од ладно валани челични плочи, кој е цврст и издржлив.

Плочата од не'рѓосувачки челик има добра функција против 'рѓа и дистрибутивната кутија е поиздржлива.

Применливи стандарди:

МК 7251.1-2013 Нисконапонска комплетна разводна и контролна опрема

МК/Т 7251.12-2013 Нисконапонска комплетна разводна и контролна опрема

МК 7251.8-2005 Нисконапонски комплетни комплети на разводни и контролна опрема Општи технички барања за интелигентни комплетни комплети опрема

RFQ

1. Кои се главните класификации на кабинети за дистрибуција на електрична енергија?

Кабинетите за дистрибуција на електрична енергија за компјутерска просторија генерално се поделени на три нивоа: кабинет за дистрибуција на енергија → интелигентен кабинет за дистрибуција на енергија → интелигентен прецизен кабинет за дистрибуција на енергија.

---Според материјалот, кабинетите за дистрибуција на електрична енергија можат да се поделат на два вида: дрвени и метални. Бидејќи нивото на заштита на металните кабинети за дистрибуција на електрична енергија е малку високо, повеќето од нив се направени од метал.

--Врз основа на структурните карактеристики и намени, дистрибутивните ормари можат да се поделат на заштитни разводни ормани, дистрибутивни ормари од типот на фиоки итн.

1) Заштитниот кабинет за дистрибуција на електрична енергија, исто така наречен затворен кабинет за дистрибуција на електрична енергија (заштитен/запечатен прекинувач), се однесува на нисконапонски прекинувач во кој се затворени сите страни освен површината за инсталација. Електричните компоненти како што се прекинувачите, заштитата, мониторингот и контролата на овој вид дистрибутивен кабинет се инсталирани во затворена обвивка од челик или изолациски материјали и може да се инсталираат на или надвор од ѕидот. Може да нема мерки за изолација помеѓу секое коло во дистрибутивниот кабинет или може да се користи заземјена метална плоча или изолациона плоча за изолација. Вообичаено, постои механичка блокада за работа на вратата и главниот прекинувач. Исто така, има и заштитна работна плоча за дистрибуција на енергија (т.е. конзола), со контрола, мерење, сигнал и други електрични апарати инсталирани на панелот. Компонентите на заштитниот кабинет за дистрибуција на енергија се изолирани со заштитни плочи и имаат повисоко ниво. Тие главно се користат како уреди за дистрибуција на енергија на местата за процесирање.

2) Кабинет за дистрибуција на енергија од типот на фиока (исто така наречен кабинет со прекинувач од типот на фиока). Овој тип на дистрибутивен кабинет користи челична плоча за да направи затворена обвивка, а електричните компоненти на влезните и излезните кола се инсталирани во фиоки за извлекување за да формираат функционална единица која може да заврши одредени задачи за напојување. Функционалните единици се одделени од собирницата или кабелот со заземјена метална плоча или функционална табла изработена од пластика, формирајќи три области: собирница, функционална единица и кабел. Помеѓу секоја функционална единица има и мерки за изолација.

Овој вид кабинет за дистрибуција на електрична енергија има висока доверливост, безбедност, компатибилност и заменливост. Тоа е релативно напреден кабинет за дистрибуција на енергија. Повеќето од тековно произведените кабинети за дистрибуција на електрична енергија се кабинети со прекинувачи од типот на фиока, кои може да се користат за контрола на напојувањето. Индустриски и рударски претпријатија и високи згради кои бараат поголема централизирана контрола на дистрибуцијата на електрична енергија или поголема доверливост на напојувањето.

3) Кабинет за дистрибуција на моќно осветлување

Кабинетот за дистрибуција на моќното осветлување прифаќа затворена инсталација, а оценката варира во зависност од барањата на приликата за употреба. Кабинетите за дистрибуција на енергетско осветлување најчесто се користат како опрема за дистрибуција на електрична енергија на ниско ниво, како на пример за контрола на дистрибуција на електрична енергија на производни локации во индустриски и рударски претпријатија.

4) Кабинет за дистрибуција на фиксен панел, често наречен прекинувач или дистрибутивна табла. Тоа е отворен кабинет за дистрибуција на енергија со оклоп на панели. Предната страна има заштитна функција, а задниот дел и страните исто така можат да контактираат со деловите под напон. Може да се користи само во индустриски и рударски претпријатија со ниско ниво на заштита и ниски барања за континуитет и доверливост на напојувањето. Централизирано напојување во просторијата на трафостаницата. Кабинетот за дистрибуција на енергија со фиксен панел се нарекува и панел за дистрибуција на енергија. Неговиот преден дел е шкаф, кој може да се користи за заштита и отворање и затворање. Задниот дел и страните се отворени и можат да пристапат до уредите во живо. Кабинетите за дистрибуција на електрична енергија со фиксни панели имаат ниско ниво на заштита и можат да се користат само во некои ситуации кои не бараат високи перформанси и бараат континуирано напојување, како што е централизирано напојување во трансформаторските простории во индустриските и рударските претпријатија.

2. Главните разлики помеѓу прецизните дистрибутивни кабинети и традиционалните дистрибутивни кабинети се како што следува:
